VEIKONG Nouveau modèle VFD510 IP55 Vector Control VFD

1. Introduction du nouveau modèle de la série VEIKONG VFD510 :

L'onduleur haute protection de la série VFD510 est un onduleur de classe de protection IP55 lancé par notre société. Le VFD510 est un produit développé et amélioré sur la base de la série VEIKONG VFD530. Il possède non seulement les performances de haute qualité de la série VFD530, mais également la fonction de haute protection supplémentaire. Le produit est particulièrement adapté aux environnements d'application avec beaucoup de poussière, d'huile et de brouillard d'eau. Le VFD510 peut piloter à la fois des moteurs asynchrones et des moteurs synchrones à aimants permanents. Il dispose d'une fonction STO standard et prend en charge une variété de types d'encodeurs et d'interfaces de communication. Il offre d'excellentes performances, des fonctions riches, une bonne fiabilité et une adaptabilité environnementale.

2. Les caractéristiques de la nouvelle série VEIKONG VFD510 IP55

1) Conception de conduit d'air indépendant
La conception de conduit d'air indépendant empêche efficacement la poussière de pénétrer dans l'onduleur et de provoquer des courts-circuits et d'autres défauts, améliorant ainsi la fiabilité ;
L'utilisation d'un ventilateur de refroidissement à grand volume d'air et à longue durée de vie réduit efficacement l'élévation de la température interne de l'onduleur et assure un fonctionnement fiable et stable de l'onduleur.

2) Système de protection complet
Toute la série dispose d'une protection STO, d'une protection contre les courts-circuits de sortie à la terre, d'une protection contre les surintensités, d'une protection contre les surcharges du variateur, d'une protection contre les surcharges du moteur, d'une protection contre les surtempératures du variateur, d'une protection optionnelle PT100/PT1000/KTY84 contre les surtempératures du moteur, etc.
Selon le type de défaut, il peut être réglé sur un arrêt sans défaut, un arrêt par décélération en cas de défaut, une poursuite du fonctionnement en cas de défaut, ce qui facilite le traitement d'urgence sur site.

3) Processus de pulvérisation automatique du revêtement conforme
De multiples revêtements conformes de haute qualité sont utilisés pour améliorer l'adaptabilité environnementale du produit.
Le revêtement conforme adopte un processus de pulvérisation automatique pour assurer l'uniformité de l'épaisseur de pulvérisation de la carte de circuit imprimé et la cohérence du lot de produits.

4) Large plage de tension d'entrée conforme aux normes internationales
Tension nominale
Plage de fluctuation de tension admissible
Puissance d'entrée
Fréquence
Modèles monophasés/triphasés 220 V : 200 V ~ 240 V
Modèles triphasés 380 V : 380 V ~ 480 V
-15 % - 10 %
50 Hz ou 60 Hz. plage de fluctuation admissible +5 %

5) Expérience de simulation de conception thermique
Le logiciel de plateforme de simulation thermique précis est utilisé pour assurer la fiabilité de la simulation thermique. Les onduleurs de la série VFD510 ont tous subi des tests de simulation thermique. Ce n'est que dans les exigences de conception de sécurité de la simulation thermique que des prototypes physiques sont développés. Après des tests réels, les résultats de la simulation thermique sont très proches des résultats des tests physiques. Dans des conditions de test extrêmes, la simulation thermique peut remplacer la simulation de charge réelle, ajoutant une couche supplémentaire de tests thermiques scientifiques.

6) Test strict de l'élévation de température
Le test d'élévation de température de l'ensemble du variateur adopte le test de surcharge cyclique le plus strict pour assurer un fonctionnement fiable à long terme dans des conditions de charge extrêmes.
Test de surcharge cyclique : à une température ambiante de 50 °, fonctionner à 1,5 fois le courant de surcharge pendant 1 minute, puis fonctionner au courant nominal pendant 4 minutes, puis fonctionner à 1,5 fois le courant nominal pendant 1 minute. Ce cycle continu fonctionne pendant 5 minutes par cycle jusqu'à ce que le système atteigne un état d'équilibre thermique et que l'ensemble du variateur se situe dans la plage de sécurité de la conception thermique.

7) Tests complets
Lors du développement du produit, l'ensemble de la carte PCB sera systématiquement testée. Après l'assemblage, l'ensemble de la machine sera testée et l'environnement CEM sera testé. Après avoir réussi le contrôle qualité, un test de vieillissement à haute température de 12 heures à 50 °C sera effectué pour garantir la qualité de livraison de l'ensemble de la série de produits.

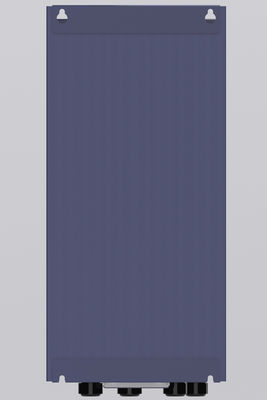

3. Dimensions du produit VEIKONG et présentation de tous les côtés

Tableau de sélection de la production
