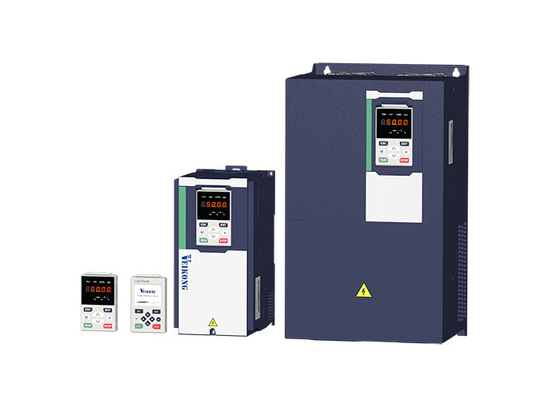

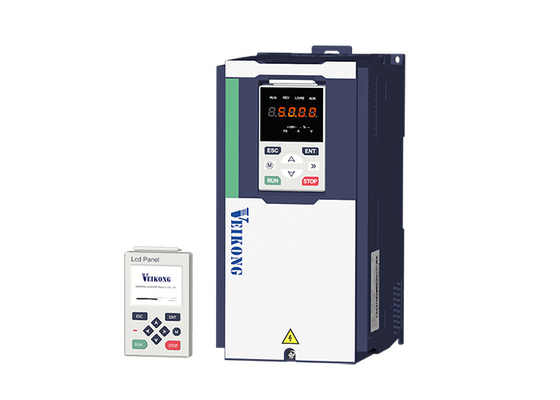

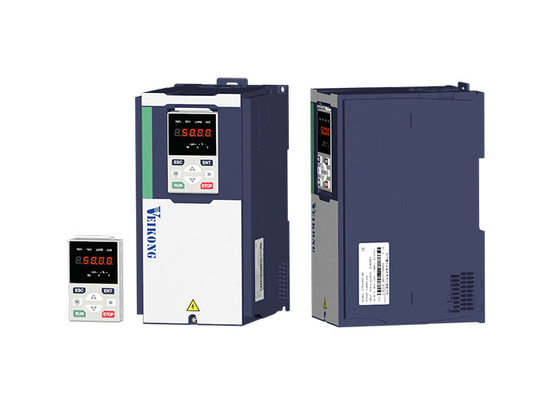

Inverseur solaire de GPRS 15kw 18.5kw 22kw MPPT VFD pour le système de pompage solaire

GPRS 15kw 18.5kw 22kw MPPT VFD Inverteur solaire pour système de pompage solaire

GPRS 15kw 18.5kw 22kw MPPT VFD Inverteur de pompe solaire Inverteur hybride solaire

Détails et caractéristiques du produit:

VFD500-PV Seires pompe solaire à haute performance

Plage de puissance: 0,75 à 75 kW 220 V

0.75 à 160 kW 380 V

1. MPPT avec une efficacité élevée de 99%

2. conduite pour moteur à induction CA ou PMSM

3Surveillance et contrôle à distance par GPRS

4. Longue durée de vie et longue garantie

5. Puissance d'entrée maximale en courant continu: 450VDC pour une sortie 220AC /810VDC pour une sortie 380V AC

6. Installation et fonctionnement faciles, pas besoin de paramètres définis

7. clavier LCD en option, pas besoin de manuel d'utilisation

8- une variété de protection, protection contre le séchage, protection contre le remplissage d'eau, protection contre la surtension, protection contre le sur courant

9. Fonction PID intégrée, lorsque le contrôle MPPT, PID est également activé.

10. Connectez l'alimentation en courant continu et en courant alternatif, l'onduleur peut fonctionner 24 heures.

Spécifications électriques et degré de puissance

Application du produit





Exécution d'essai ((Comment démarrer l'onduleur de pompe solaire)

Assurez-vous que tous les câbles connexions du panneau solaire et moteur de la pompe correcte et non

besoin de définir n'importe quel paramètre, si vous voulez définir paramètre, vous pouvez faire comme suit.



Étape 1: (contrôle du clavier):Régler le paramètre du moteur P11.02-P11.06 selon le nom de la pompe à moteur

Si une protection contre le déchargement à sec est requise, mesurer le courant de protection contre le déchargement (voir les détails dans

Chapitre du manuel d'utilisation pour la fonction de fonctionnement à sec) Si la protection à sec n'est pas requise, sautez cette étape

et passez à l'étape 2.



Étape 2: définir d'autres paramètres spéciaux de la pompe solaire pour optimisation si nécessaire.



Étape 3: Après la fin de l'essai, si la pompe moteur ne produit toujours pas d'eau lorsque l'onduleur est en marche

plus de 40 Hz. Veuillez débrancher l'alimentation et remplacer tout câblage biphasé de

le moteur



Pompes PMSM

Le moteur synchrone doit être auto-apprentissage des paramètres du moteur, sinon il y aura un risque

du vol,

P11.00=1 réglé sur moteur synchrone ((logiciel spécial)

P11.02=puissance de la plaque d'immatriculation du moteur

P11.03=Tension de la plaque de marque du moteur

P11.04=Current de la plaque d'immatriculation du moteur

P11.05=fréquence de la plaque d'immatriculation du moteur

P11.06=Tropes de la plaque de marque du moteur

P11.22=Camp électromagnétique arrière sur la plaque d'immatriculation du moteur

S'il n'y a pas de tel paramètre sur la plaque d'immatriculation, vous pouvez essayer de régler 300V 350V pour soi

apprentissage (essayer l'autoapprentissage pour le niveau 380v)

La différence entre la valeur de réglage du champ électromagnétique arrière et la valeur réelle devrait être inférieure

L'apprentissage automatique est anormal.

Après le paramètre de réglage est terminée, définir P11.10=2, appuyez sur RUN puis le clavier

Il apparaît Tune pour l'auto-apprentissage.
